بررسی پدیده کرونا و تأثیر آن بر عایق سیمهای سیمپیچی
مقدمه
پدیده کرونا یکی از چالشهای اساسی در صنایع برق و سیمپیچی است که تخلیههای الکتریکی جزئی در محیطهای ولتاژ بالا ایجاد میکند. این پدیده علاوه بر کاهش عمر عایق، میتواند مشکلات دیگری مانند افزایش دما، انتشار امواج الکترومغناطیسی، و بروز خطرات ایمنی را به دنبال داشته باشد. در این فصل، تأثیر پدیده کرونا بر عایقهای سیمپیچی بررسی شده و راهکارهایی عملی برای کاهش اثرات آن ارائه میشود.
پدیده کرونا چیست؟
پدیده کرونا تخلیه الکتریکی ضعیفی است که به دلیل یونیزاسیون گاز در اطراف سیمها و تجهیزات الکتریکی تحت شرایط ولتاژ بالا رخ میدهد. این پدیده بیشتر در مناطقی از سیمها یا تجهیزات که تمرکز میدان الکتریکی بالاست، مانند نقاط دارای لبههای تیز، ترکها یا نواقص عایق، اتفاق میافتد.
عوامل مؤثر بر ایجاد کرونا:
1.ولتاژ بالا: کرونا زمانی رخ میدهد که ولتاژ به سطحی برسد که گاز محیط اطراف یونیزه شود.
2.کیفیت عایق: وجود ترکها، حفرهها یا نواقص سطحی در عایق احتمال ایجاد کرونا را افزایش میدهد.
3.شکل هندسی سیم: لبههای تیز و انحناهای غیرطبیعی میدان الکتریکی را متمرکز کرده و شرایط کرونا را فراهم میکنند.
4.شرایط محیطی: پارامترهایی نظیر دما، رطوبت، و فشار هوا نقش مهمی در شدت کرونا دارند.
اثرات کرونا بر عایق سیمهای سیمپیچی
پدیده کرونا به شکلهای مختلفی میتواند عایقهای سیم را تحت تأثیر قرار دهد، از جمله:
1.تخریب حرارتی:
انرژی حاصل از کرونا به صورت گرما آزاد میشود که به مرور زمان دمای سطح عایق را افزایش میدهد. این افزایش دما ساختار عایق را تضعیف کرده و ممکن است منجر به خرابی شود.
2.تخریب شیمیایی:
کرونا میتواند باعث تولید گازهای شیمیایی مهاجم نظیر ازون (O₃) و اسیدهای مخرب شود. این ترکیبات شیمیایی با ساختار عایق واکنش داده و باعث تخریب آن میشوند.
3.تخریب مکانیکی:
تخلیههای الکتریکی ناشی از کرونا ترکهای سطحی یا داخلی در عایق ایجاد میکند و مقاومت مکانیکی آن را کاهش میدهد.
4.تخریب الکتریکی:
با کاهش استحکام دیالکتریک عایق، احتمال شکست عایق و خرابی سیستم افزایش مییابد.
روشهای به حداقل رساندن کرونا در سیمهای سیمپیچی
1.بهبود کیفیت عایق:
- استفاده از عایقهایی با استحکام دیالکتریک بالا و مقاومت شیمیایی مناسب.
- اطمینان از یکنواختی پوشش عایق و حذف حفرههای ماکروسکوپی و میکروسکوپی (پینهولها).
2.کنترل شکل هندسی سیم:
- طراحی مقاطع گرد و یکنواخت برای کاهش تمرکز میدان الکتریکی.
- صافکاری و پولیش سطحی برای حذف زبریها و لبههای تیز.
3.کاهش ولتاژ کارکرد:
- طراحی سیستمها بهگونهای که در ولتاژهای پایینتر از حد بحرانی کرونا عمل کنند.
- استفاده از تجهیزات تنظیمکننده ولتاژ.
4.بهبود فرآیندهای تولید:
- بهرهگیری از روشهای دقیق برای اعمال عایق (مانند غوطهوری یا پوششدهی یکنواخت).
- استفاده از آزمونهای غیرمخرب مانند تست کرونا برای شناسایی نقاط ضعف.
5.استفاده از فیلرها و افزودنیهای محافظ:
- اضافه کردن مواد نانوکامپوزیتی یا فیلرهای مقاوم به رزینهای عایقی.
- اعمال پوششهای ضد ازون برای جلوگیری از تخریب شیمیایی.
6.کنترل شرایط محیطی:
- کاهش رطوبت نسبی و فشار هوا در محیطهای کاری.
- استفاده از تجهیزات تهویه و خشککن برای کاهش تجمع رطوبت.
7.پوششدهی سطحی:
- استفاده از پوششهای مقاوم در برابر کرونا مانند سیلیکون یا پلییورتان.
- اعمال پوششهای هادی برای کاهش تمرکز میدان الکتریکی.
برای تکمیل اطلاعات در خصوص پدیده کرونا و تأثیر آن بر عایقها، چند محور مهم میتوان ارائه داد که شامل توضیحات تکمیلی و نمودارهای مرتبط است. در ادامه جزئیات هر بخش آمده است:

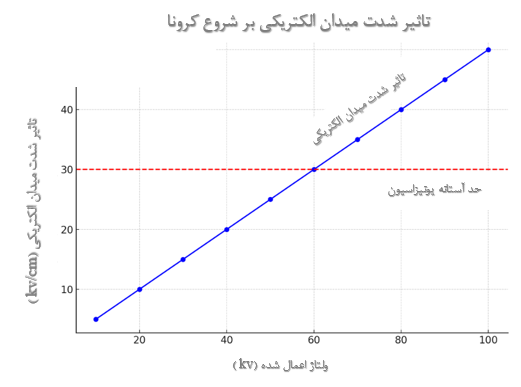

1.تأثیر شدت میدان الکتریکی بر شروع کرونا
شدت میدان الکتریکی، عامل اصلی در شروع پدیده کرونا است. نمودار زیر میتواند نشان دهد که چگونه افزایش ولتاژ باعث رسیدن شدت میدان به حد آستانه یونیزاسیون میشود:
نمودار نشان داده شده تأثیر ولتاژ اعمالشده بر شدت میدان الکتریکی و رسیدن آن به حد آستانه یونیزاسیون را نمایش میدهد. خط قرمز نشاندهنده حد آستانهای است که در آن پدیده کرونا آغاز میشود..
- محور افقی: ولتاژ اعمالشده (kV)
- محور عمودی: شدت میدان الکتریکی (kV/cm)
- حد آستانه: مقداری از شدت میدان که کرونا شروع میشود.
2. تأثیر شکل هندسی بر تمرکز میدان الکتریکی
تغییر در شکل سیم یا رسانا میتواند تأثیر زیادی بر تمرکز میدان الکتریکی داشته باشد. برای این مورد میتوان نمودارهایی با مقاطع مختلف مانند دایره، مستطیل، و لبههای تیز رسم کرد:
- نمودار توزیع میدان الکتریکی برای هر شکل هندسی.
- نواحی با حداکثر و حداقل شدت میدان مشخص شود.

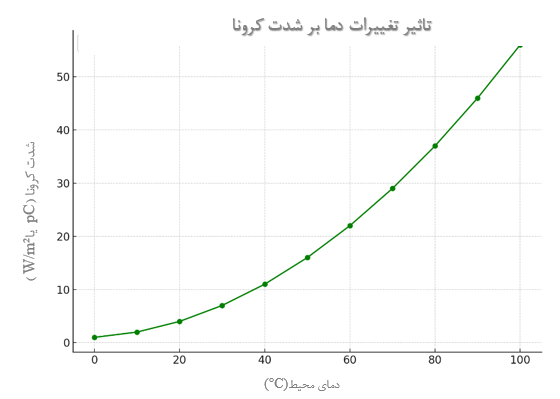

3. تغییرات دما و اثر آن بر شدت کرونا
تغییر دمای محیط بر یونیزاسیون گازها تأثیر دارد. نموداری که تأثیر دما بر میزان تخلیه کرونا را نشان میدهد:
نمودار نشان میدهد که چگونه با افزایش دمای محیط، شدت پدیده کرونا افزایش مییابد.
- محور افقی: دمای محیط (°C)
- محور عمودی: شدت کرونا (pC یا W/m²)
- منحنی: افزایش دما موجب افزایش شدت کرونا در ولتاژ ثابت میشود.
4. تأثیر رطوبت نسبی بر کرونا
رطوبت نقش مهمی در تخلیه کرونا دارد. نموداری برای این موضوع:
این نمودار نشان میدهد که با افزایش رطوبت نسبی، شدت پدیده کرونا افزایش مییابد.
- محور افقی: رطوبت نسبی (%)
- محور عمودی: شدت تخلیه کرونا (pC)
- رابطه: با افزایش رطوبت، احتمال یونیزاسیون گاز افزایش مییابد.
5.مقایسه عمر عایق با و بدون کرونا
نموداری که نشان میدهد کرونا چگونه عمر مفید عایق را کاهش میدهد:
- محور افقی: زمان (ساعت)
- محور عمودی: مقاومت دیالکتریک عایق (kV/mm)
- دو منحنی:
- با کرونا (کاهش سریع مقاومت دیالکتریک).
- بدون کرونا (کاهش تدریجی).
نتیجهگیری
پدیده کرونا یکی از عوامل کلیدی تخریب عایقهای سیمپیچی است که بر عمر و عملکرد تجهیزات الکتریکی تأثیر منفی میگذارد. با بهکارگیری عایقهای باکیفیت، بهبود طراحی هندسی سیمها، کنترل ولتاژ، و استفاده از فناوریهای پیشرفته، میتوان اثرات این پدیده را به حداقل رساند. این اقدامات نه تنها هزینههای تعمیر و نگهداری را کاهش میدهند بلکه عملکرد سیستمهای الکتریکی را نیز بهبود میبخشند.
