مقایسه سیم لاکی کلاس F و H؛ کدام گزینه برای پروژه شما مناسب‌تر است؟

۱۶ مهر ۱۴۰۴ مقاله های آموزشی سیم لاکی ، سیم لاکی کلاس F ، سیم لاکی کلاس H

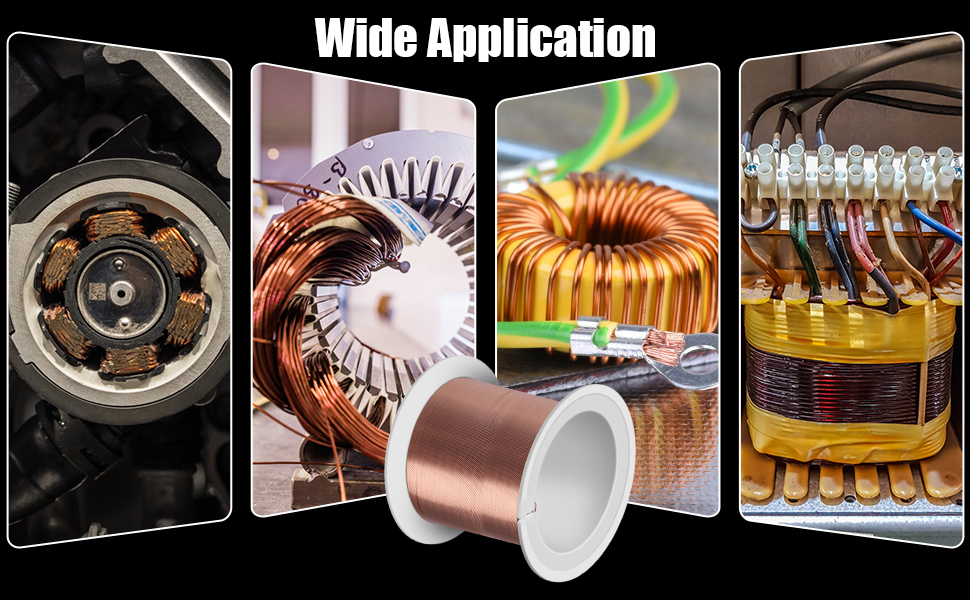

سیم‌های لاکی کلاس F و H از پرکاربردترین انواع سیم‌های عایق‌دار در صنایع برق، الکتروموتور و ترانسفورماتور هستند. بر اساس استاندارد IEC 60317، این کلاس‌ها بر مبنای حداکثر دمای مجاز عملکرد حرارتی عایق تعریف می‌شوند. تفاوت در درجه حرارتی، نوع لاک، و مقاومت در برابر شرایط محیطی موجب می‌شود که هرکدام برای نوع خاصی از کاربرد برتری داشته باشند.

در انتخاب میان این دو کلاس، نباید تنها به قیمت توجه کرد؛ بلکه باید دمای کاری، نوع تجهیز، طول عمر مورد انتظار، و شرایط تهویه یا بار حرارتی سیستم را در نظر گرفت.
در ادامه، تفاوت‌ها، مزایا و کاربردهای این دو کلاس را بر اساس الزامات IEC 60317 مرور می‌کنیم تا بتوانید انتخابی دقیق و مهندسی‌شده برای پروژه خود داشته باشید.

سیم لاکی کلاس F؛ ویژگی‌ها و کاربردها

مطابق با الزامات IEC 60317، Class F شامل سیم‌هایی است که برای کار در دمای مداوم تا ۱۵۵ درجه سانتی‌گراد طراحی شده‌اند. رسانای این سیم‌ها معمولاً مس با خلوص بالا است و لاک عایق آن از پلی‌استر اصلاح‌شده یا پلی‌آمید–اپوکسی تشکیل می‌شود.

ویژگی‌های فنی:

کلاس حرارتی: ۱۵۵ °C (مطابق IEC 60317)
مقاومت مناسب در برابر رطوبت، شوک مکانیکی و ارتعاش
انعطاف‌پذیری بالا، مناسب برای پیچش خودکار
دوام خوب در کاربری‌های دائم

کاربردهای متداول:

ترانسفورماتورهای کوچک و متوسط
موتورهای با تهویه طبیعی یا اجباری
تجهیزات نیمه‌صنعتی با گرمایش محدود
بوبین‌های کنترل، رله‌ها، فن‌ها و لوازم خانگی

سیم لاکی کلاس H؛ ساختار و تفاوت‌ها

بر اساس IEC 60317 Class H، این نوع سیم‌ها برای کار در دمای تا ۱۸۰ درجه سانتی‌گراد مناسب‌اند و از لاک‌های پیشرفته‌تری مانند پلی‌آمید ایمید یا پلی‌استر–ایمید بهره می‌برند. این ساختار، آن‌ها را برای محیط‌های با دمای بالا، تهویه ضعیف یا شرایط ارتعاشی سنگین ایده‌آل می‌سازد.

ویژگی‌ها:

کلاس حرارتی: ۱۸۰ °C (مطابق IEC 60317)
مقاومت بسیار بالا در برابر اکسیداسیون و مواد شیمیایی
عملکرد پایدار در دماهای بالا و فشارهای مکانیکی زیاد
پایداری طولانی‌مدت در شرایط ناپایدار حرارتی

تفاوت‌های کلیدی با کلاس F:

مقاومت حرارتی بیشتر
لاک ضخیم‌تر و مقاوم‌تر
قیمت بالاتر به دلیل فرمولاسیون پیشرفته‌تر
سختی بیشتر در فرآیند پیچش ماشینی

مقایسه فنی و اقتصادی کلاس‌های F و H

ویژگی	کلاس F	کلاس H
دمای عملکرد مداوم	تا ۱۵۵ °C	تا ۱۸۰ °C
نوع لاک	پلی‌استر اصلاح‌شده، اپوکسی	پلی‌آمید ایمید، پلی‌استر–ایمید
مقاومت حرارتی	بالا	بسیار بالا
طول عمر تخمینی	۲۰٬۰۰۰ تا ۲۵٬۰۰۰ ساعت	بیش از ۳۰٬۰۰۰ ساعت
قیمت نسبی	اقتصادی	بالاتر

استفاده از سیم کلاس H در پروژه‌هایی که به این سطح حرارتی نیاز ندارند، فقط هزینه‌ی تولید را افزایش می‌دهد. برعکس، استفاده از سیم کلاس F در محیط‌های با دمای زیاد، باعث تخریب لاک، کاهش عمر مفید، و احتمال سوختگی سیم‌پیچ می‌شود.

موارد کاربرد هر کلاس در صنعت

کلاس F مناسب است برای:

موتورهای عمومی با تهویه کافی
تجهیزات خانگی و صنعتی سبک
بوبین‌های کنترل و ترانس‌های ولتاژ پایین

کلاس H توصیه می‌شود برای:

موتورهای دائم‌کار با گرمایش زیاد
تجهیزات با بار حرارتی بالا در فضای بسته
ترانس‌های قدرت، ژنراتورها و درایوهای صنعتی

انتخاب سیم مناسب بر اساس شرایط کاری

در انتخاب بین دو کلاس، چهار عامل کلیدی را باید در نظر گرفت:

1.دمای کاری سیستم )مجموع دمای محیط و دمای ناشی از جریان(

2.مدت زمان کارکرد مداوم )تجهیزات دائم‌کار → کلاس H)

3.کیفیت تهویه یا خنک‌کاری )ضعیف → کلاس H)

4.نوع دستگاه و سطح اطمینان مورد انتظار (تجهیزات حساس یا با بار سنگین → کلاس H)

سیم لاکی نسوز؛ مزایا و ملاحظات

اصطلاح سیم لاکی نسوز در صنعت معمولاً به سیم‌های دارای کلاس حرارتی H یا بالاتر اطلاق می‌شود. این نوع سیم‌ها برای شرایط ویژه مانند دمای بالا، مجاورت با منابع حرارتی، یا محیط‌های نظامی و آزمایشگاهی استفاده می‌شوند.

مزایا:

مقاومت عالی در برابر حرارت ناگهانی
دوام بیشتر در کاربری‌های سنگین

معایب:

هزینه بالاتر
سختی بیشتر در ماشین‌کاری
نیاز به ابزار و شرایط خاص در نصب و لحیم‌کاری

در کاربردهای عمومی، سیم کلاس F انتخابی به‌صرفه و قابل اطمینان است.

جمع‌بندی

مطابق با اصول استاندارد IEC 60317، انتخاب کلاس مناسب سیم لاکی باید بر اساس شرایط واقعی عملکرد و نه صرفاً هزینه انجام شود.
اگر هدف شما افزایش عمر تجهیزات، جلوگیری از تخریب سیم‌پیچ و پایداری در دماهای بالا است، سیم کلاس H بهترین انتخاب است.
اما در پروژه‌هایی با شرایط دمایی متوسط، سیم کلاس F همچنان گزینه‌ای اقتصادی و کارآمد خواهد بود.

در مجموعه سیم لاکی، کارشناسان ما آماده‌اند تا با بررسی نوع پروژه، دمای کاری و بودجه شما، مناسب‌ترین نوع سیم را مطابق با الزامات استاندارد IEC 60317 پیشنهاد دهند.

سوالات متداول

1-آیا می‌توان از کلاس H به‌جای F استفاده کرد؟
بله، از نظر فنی مجاز است ولی فقط در صورت نیاز توصیه می‌شود، زیرا هزینه بالاتری دارد.

2-سیم کلاس F در چه دمایی آسیب می‌بیند؟
در دمای بالاتر از ۱۵۵ °C به‌صورت مداوم، لاک عایق طبق IEC 60317 دچار تخریب تدریجی می‌شود.
