طبقهبندی سیم لاکی در ترانسفورماتور
مقدمه
سیم لاکی (Enameled Wire) یکی از مهمترین انواع سیمهای سیمپیچی در صنعت برق است. این سیمها، هادیهای فلزی با پوشش عایق نازک هستند که برای ساخت سیمپیچها و کویلهای تجهیزات الکتریکی مانند ترانسفورماتورها، موتورهای الکتریکی و سلفها استفاده میشوند.
سیم لاکی از دو بخش اصلی تشکیل شده است:
1.هادی (Conductor) — معمولاً از مس یا آلومینیوم
2.لایهی عایق لاکی (Insulating Enamel Coating) — که هادی را از تماس الکتریکی محافظت میکند.
به سیم لاکی همچنین سیم مغناطیسی (Magnet Wire) نیز گفته میشود، زیرا در کاربردهایی که نیاز به سیمپیچی فشرده و منظم دارند (مانند ترانسفورماتور و موتور)، نقش اساسی ایفا میکند.

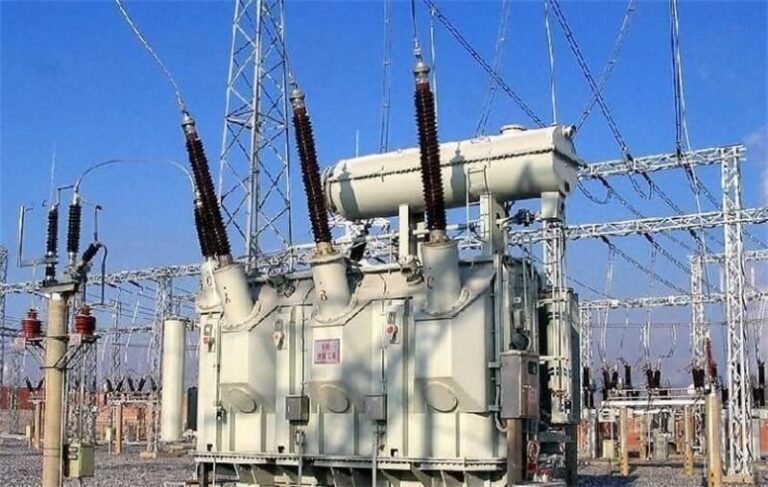

ترانسفورماتور و نقش سیم لاکی
ترانسفورماتور دستگاهی است که بر اساس اصل القای الکترومغناطیسی، ولتاژ متناوب (AC) را تغییر میدهد. این دستگاه از سه بخش اصلی تشکیل شده است:
- سیمپیچ اولیه
- سیمپیچ ثانویه
- هستهی مغناطیسی
وظایف اصلی ترانسفورماتور عبارتند از:
- تبدیل ولتاژ و جریان
- تطبیق امپدانس
- ایزولاسیون الکتریکی
- تثبیت ولتاژ (در ترانسهای اشباع مغناطیسی)
در این میان، سیم لاکی نقش حیاتی دارد، زیرا به عنوان مادهی اصلی برای ساخت سیمپیچها استفاده میشود.
پوشش لاکی این سیم، علاوه بر ایزولاسیون الکتریکی، از هادی در برابر رطوبت، حرارت و اکسیداسیون محافظت میکند و در نتیجه موجب افزایش بازده، دوام و پایداری حرارتی ترانسفورماتور میشود.
انواع سیم لاکی در ترانسفورماتور
بر اساس جنس هادی و نوع کاربرد، سیمهای لاکی به چند گروه اصلی تقسیم میشوند:
1-سیم لاکی مسی (Enameled Copper Wire)
- دارای رسانایی الکتریکی بالا و مقاومت مکانیکی عالی
- پرکاربردترین نوع در ترانسهای قدرت، موتورهای الکتریکی و تجهیزات صنعتی
2-سیم لاکی آلومینیومی (Enameled Aluminium Wire)
- وزن سبکتر و قیمت کمتر نسبت به مس
- مناسب برای ترانسفورماتورهای ولتاژ متوسط و پایین
3-سیم لاکی آلیاژ مس-آلومینیوم (Cu-Al Alloy Wire)
- ترکیبی از رسانایی مناسب و مقاومت در برابر خوردگی
- کاربرد در تجهیزات خاص و شرایط محیطی دشوار
4-سیم لاکی مقاوم به حرارت بالا (High-Temperature Enameled Wire)
- ساخته شده با لاک پلیایمید یا پلیاسترایمید
- مناسب برای ترانسها و تجهیزات الکتریکی در محیطهای با دمای بالا
5- سیم لاکی فوقنازک (Ultra-Fine Enameled Wire)
- قطر بسیار کم برای ترانسهای میکرو و قطعات الکترونیکی ظریف
- استفاده در تجهیزات ارتباطی و ابزار دقیق
6- سیم لاکی مخصوص ترانس روغنی (Oil-Immersed Transformer Wire)
- معمولاً از نوع پلیایمید با مقاومت حرارتی و عایقی بسیار بالا
- برای ترانسفورماتورهای غوطهور در روغن طراحی شده است
جمعبندی
انتخاب نوع مناسب سیم لاکی در طراحی ترانسفورماتور، نقش کلیدی در پایداری عملکرد، راندمان و طول عمر تجهیزات دارد.
هر نوع از سیم لاکی ویژگیها و کاربرد خاص خود را دارد و انتخاب درست آن باید بر اساس ولتاژ کاری، دمای محیط، نوع خنکسازی و شرایط نصب انجام گیرد.
شرکت ما سالهاست در زمینه تولید انواع سیم لاکی برای ترانسفورماتورهای خشک و روغنی فعالیت دارد و محصولات خود را به تولیدکنندگان بزرگ داخلی و خارجی عرضه میکند.
در صورت نیاز به مشاوره یا خرید، با ما در تماس باشید.
