آزمون ولتاژ شکست سیم لاکی (Enameled Wire Breakdown Voltage Test)
آزمون ولتاژ شکست سیم لاکی | تست عایق الکتریکی طبق IEC 60317 و NEMA MW1000
آزمون ولتاژ شکست سیم لاکی، یکی از مهمترین آزمونهای استاندارد (IEC 60317، NEMA MW1000) برای ارزیابی کیفیت عایق است. در این مقاله با مفهوم ولتاژ شکست، عوامل مؤثر، روش آزمون و اهمیت آن در کنترل کیفیت سیم لاکی آشنا میشوید.
مقدمه
آزمون ولتاژ شکست (Breakdown Voltage Test) یکی از اصلیترین روشهای ارزیابی کیفیت عایق در سیمهای لاکی است. این آزمون مطابق با استانداردهای IEC 60317، NEMA MW 1000 و GB/T 6109.2 انجام میشود و هدف آن، اندازهگیری توانایی لایه لاک در مقاومت در برابر تنشهای الکتریکی تا لحظه تخریب است.
از آنجا که این آزمون تخریبی (Destructive) است و باعث آسیب غیرقابلجبران در نمونه میشود، معمولاً بهصورت نمونهبرداری (Sampling) انجام میگیرد. به همین دلیل، در خطوط تولید از آشکارساز پینهول آنلاین (Online Pinhole Detector) برای بازرسی غیرتخریبی استفاده میشود.

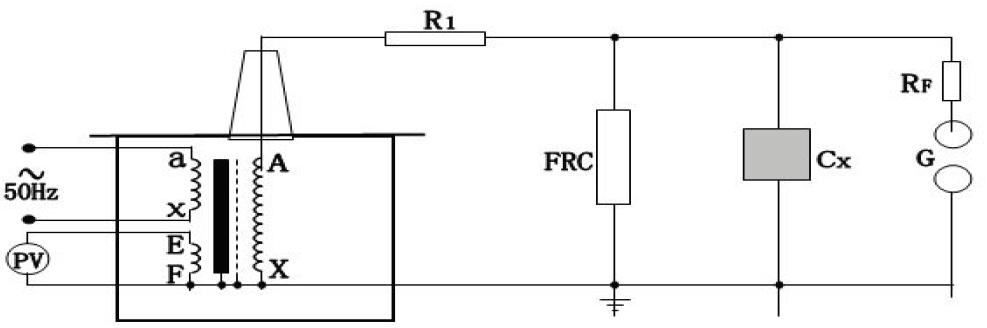

ولتاژ شکست چیست؟
ولتاژ شکست، حداکثر ولتاژی است که عایق لاک سیم میتواند در برابر آن مقاومت کند، پیش از آنکه جرقه یا تخلیه الکتریکی بین دو رسانا رخ دهد. در این حالت، فیلم لاک تخریب شده و اتصال کوتاه بین هادیها به وجود میآید.
واحد اندازهگیری این پارامتر، ولت (V) است.
اهمیت ولتاژ شکست در سیم لاکی
۱. جلوگیری از اتصال کوتاه بین دورها
در سیمپیچها، بین دورها و لایهها اختلاف پتانسیل وجود دارد. اگر ولتاژ شکست عایق کمتر از ولتاژ کاری یا گذرای مدار باشد، لاک تخریب شده و اتصال کوتاه بین دورهای مجاور رخ میدهد.
نتیجهی این اتفاق، گرمایش موضعی، سوختگی و از کار افتادن موتور یا ترانسفورماتور است.
۲. تضمین طول عمر و اطمینان عملکرد
ولتاژ شکست بالا و پایدار، ضامن عمر مفید عایق و پایداری عملکرد تجهیزات الکتریکی است. این ویژگی نشان میدهد سیستم عایق در برابر تنشهای گذرا و شرایط کاری سخت مقاومت کافی دارد.
۳. انطباق با کاربردهای نوین
در تجهیزات مدرن مانند موتورهای خودروهای برقی، اینورترهای خورشیدی و سیستمهای فرکانس متغیر، فرکانس و ولتاژ کاری بالا است. در نتیجه، سیمهای لاکی باید دارای ولتاژ شکست بالا و پایداری عایقی عالی باشند.
عوامل مؤثر بر ولتاژ شکست
عامل | توضیحات |
ضخامت فیلم لاک | ضخامت بیشتر معمولاً باعث افزایش ولتاژ شکست میشود، اما اگر بیش از حد باشد، انتقال حرارت را کاهش داده و انعطافپذیری را محدود میکند. |
نوع رزین عایقی | هر نوع لاک دارای مقاومت دیالکتریک متفاوتی است. بهعنوان مثال، پلیایمید (PI) نسبت به پلیاستر (PE) استحکام دیالکتریک بیشتری دارد. |
فرآیند لاکزنی | اعمال غیریکدست، ناخالصیها یا پخت ناکافی/بیشازحد موجب ضعف موضعی و کاهش ولتاژ شکست میشوند. |
کیفیت سطح هادی | وجود پلیسه، حفره، یا اکسید روی سطح مس، باعث تمرکز میدان الکتریکی و افزایش احتمال شکست عایق میشود. |
پینهول (سوراخهای میکروسکوپی) | حتی کوچکترین سوراخ در فیلم لاک میتواند مسیر عبور جریان را باز کرده و منجر به تخریب عایق شود. |
نقش آزمون ولتاژ شکست در کنترل کیفیت
آزمون ولتاژ شکست، بازتاب مستقیمی از کیفیت مواد اولیه و فرایند تولید است.
- مواد اولیه نامناسب مانند مس با سطح ناصاف یا لاک با خلوص پایین، ولتاژ شکست را کاهش میدهند.
- فرآیند تولید ناپایدار یا دمای پخت نادرست، باعث ایجاد نقاط ضعف عایقی میشود.
- پایش برخط (Online Monitoring) با استفاده از دستگاه پینهول، عیوب سطحی و نقاط ضعیف را در لحظه شناسایی کرده و از تولید محصول معیوب جلوگیری میکند.
به بیان دیگر، آزمون ولتاژ شکست، نگهبان عمر عایقی سیم لاکی است و نقش کلیدی در اطمینان از عملکرد ایمن تجهیزات الکتریکی ایفا میکند.
جمعبندی
ولتاژ شکست، شاخص اصلی کیفیت عایق در سیم لاکی است. کنترل دقیق آن در کنار استفاده از رزین مناسب، فرایند لاکزنی استاندارد و پایش پیوسته در خط تولید، تضمینکننده ایمنی، طول عمر و پایداری عملکرد تجهیزات الکتریکی خواهد بود.
