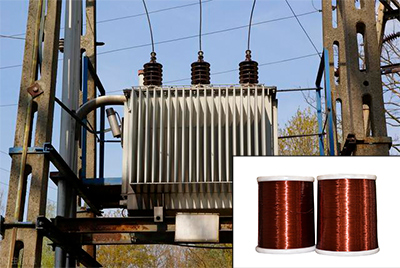

انواع سیم لاکی در ترانسفورماتورها
کویل (سیمپیچ) تشکیلشده از سیم لاکی در ترانسفورماتور، بخشی بسیار مهم از ساختار آن به شمار میآید.
سیمهای لاکی تولیدشده با استفاده از فناوری دقیق، دارای لایهای یکنواخت از فیلم لاک عایق روی سطح سیم مسی هستند.
بسته به نوع مواد پوششدهنده، این سیمها به انواع مختلفی تقسیم میشوند، از جمله:
- UEW (سیم لاکی پلیاورتان)
- UEW-NY (سیم لاکی پلیاورتان نایلوندار)
- PEW (سیم لاکی پلیاستر)
- EIW (سیم لاکی پلیاسترایمید)
- AIW (سیم لاکی پلیآمیدایمید)
و سایر انواع که هرکدام برای کاربردهای خاصی مورد استفاده قرار میگیرند.
سیمهای لاکی قابل لحیم و مقاوم در برابر سایش
در میان این انواع، UEW و UEW-NY قابلیت لحیمکاری مستقیم دارند و معمولاً آنها را در کلاسهای حرارتی F و H عرضه میکنند.
سیم UEW-NY با وجود داشتن خواص مکانیکی و شیمیایی عالی، دارای مقاومت سایشی بالاتری است و برای سیمپیچیهای چندلایه یا چندکویلی بسیار مناسب است.
از نظر ضخامت فیلم لاک، عمولاً از استانداردهای بین المللی پیروی میکنند.
سیمهای چندرشته، روکشدار و مقاوم
بهمنظور پاسخگویی به نیاز قطرهای بالاتر، سیم UEW در ساخت انواع سیمهای لیتز (Litz wire)، سیمهای با روکش فایبرگلاس و سیمهای با روکش فیلمی استفاده میشود.
- سیم لیتز با پیچش چند رسانا به دور یکدیگر ساخته میشود تا اثر پوستی (Skin Effect) را کاهش داده و انتقال توان را یکنواخت کند، که موجب افزایش راندمان تجهیزات قدرت میشود.
- سیم با روکش فیلمی در برابر دما و فشار بالا مقاوم است، اما برای لحیمکاری نیاز به برداشتن روکش فیلمی دارد.
- سیم با روکش فایبرگلاس نیز ضمن محافظت مکانیکی در فرآیند سیمپیچی، قابل لحیمکاری مستقیم است.
سیمهای لاکی با دمای کاری بالا
انواع PEW، EIW و AIW تولیدشده توسط تولیدکنندگان دارای مقاومت سایشی و خراش بسیار بالا هستند و معمولاً در ساخت انواع سلفها (inductors) و تجهیزات قدرت به کار میروند.
- PEW در کلاسهای حرارتی F و H تولید میشود و به دلیل قیمت اقتصادی، در میان مشتریان بلندمدت محبوبیت زیادی دارد.
- EIW و AIW میتوانند بهترتیب تا دمای ۲۰۰ و ۲۲۰ درجه سانتیگراد مقاومت کنند و دارای مقاومت عالی در برابر شوک حرارتی و خوردگی شیمیایی هستند.
این دو نوع معمولاً در محصولات با عملکرد بالا مانند سلفهای خاصشکل (Shaped Wire Inductors) مورد استفاده قرار میگیرند.
تمام این انواع سیم لاکی قابل سفارشیسازی بر اساس نیاز مشتری هستند.
جمعبندی
هر نوع سیم لاکی مورد استفاده در ترانسفورماتورها دارای ویژگیها و کاربردهای خاص خود است.
یک تولیدکننده معتبر سیم لاکی، مجموعهای متنوع از محصولات سیم لاکی را ارائه میدهد تا با خدمات دقیق و محصولات عملی، به ساخت ترانسفورماتورهای باکیفیت بالا و عملکرد قابلاعتماد کمک کند.
