چگونه سیم لاکی تخت، صنعت خودروهای برقی و ترانسفورماتورها را متحول کرده است؟
در مسیر دستیابی به تجهیزات الکترونیکی کوچکتر، قدرتمندتر و کارآمدتر، مهندسان به نوآوریای دست یافتهاند که اغلب نادیده گرفته میشود: شکل سیم. گذار از سیمهای گرد سنتی به سیم لاکی تخت یا مستطیلی، تحولی بنیادین در طراحی موتورهای خودروهای برقی (EV) و ترانسفورماتورهای شبکه قدرت ایجاد کرده است.
مزیت صرفهجویی در فضا
نوآوری اصلی سیم لاکی تخت در بهرهوری از فضا نهفته است.
پیچیدن سیمهای گرد درون کویل، مانند چیدن کُندههای گرد روی هم است — هرقدر هم دقیق بسته شوند، باز هم فضای خالی بین آنها وجود دارد. این فضاهای خالی نهتنها حجم کلی قطعه را افزایش میدهند، بلکه مانع از انتقال مناسب حرارت نیز میشوند.
در مقابل، سیمهای تخت مانند آجر روی هم قرار میگیرند و سیمپیچیای فشرده، منسجم و تقریباً بدون فضای خالی ایجاد میکنند. این ویژگی که به آن ضریب پرشدگی (Fill Factor) میگویند، یکی از عوامل انقلابی در طراحی موتور و ترانسفورماتور است.
افزایش حجم هادی در واحد فضا به معنی توان عبور جریان بیشتر است؛ بنابراین موتورها و ترانسفورماتورهایی که با سیم لاکی مستطیلی ساخته میشوند، میتوانند کوچکتر، سبکتر و در عین حال پرقدرتتر باشند. در خودروهای برقی، این موضوع به کاهش وزن، افزایش برد حرکتی و بهبود راندمان انرژی منجر میشود.
افزون بر این، تماس سطحی بیشتر میان سیمها، انتقال حرارت را تسهیل کرده و دمای کار موتور را کاهش میدهد — عاملی کلیدی در افزایش طول عمر و قابلیت اطمینان. ساختار مستحکم این سیمپیچها نیز مقاومت بالایی در برابر لرزش دارد، که برای موتورهای خودروهای جادهای حیاتی است.
انواع سیم لاکی تخت و نحوه انتخاب آن
انتخاب نوع مناسب سیم تخت، گامی مهم در طراحی بهینه است؛ زیرا هر کاربرد نیازمند ویژگیهای متفاوتی است.
۱. سیم تخت لاکی مسی
رایجترین نوع در صنایع موتور و ترانسفورماتور است. مس دارای رسانایی بالا است و در قالب تخت، امکان چیدمان متراکمتر با بازده حرارتی بهتر را فراهم میکند. پوشش لاکی نازک روی آن از ایجاد اتصال کوتاه جلوگیری میکند و برای کاربردهایی با چگالی توان بالا مانند موتورهای کششی خودروهای برقی (EV Traction Motors) ایدهآل است.
۲. سیم تخت لاکی آلومینیومی
وقتی وزن اهمیت دارد، آلومینیوم در مرکز توجه قرار میگیرد. وزن کمتر و هزینه پایینتر از مزایای اصلی آن است. اگرچه رسانایی آن حدود ۶۰٪ مس است، اما با افزایش اندک در ضخامت میتوان عملکرد مشابهی به دست آورد. این ویژگی در صنایع خودروسازی، هوافضا و تجهیزات قابلحمل بسیار ارزشمند است.
۳. سیم تخت مسی بدون لاک
در کاربردهایی که نیاز به عایق وجود ندارد، مانند سیستمهای اتصال زمین یا باسبارهای قدرت، از سیم مسی تخت بدون پوشش استفاده میشود. این سیمها بهراحتی قابل لحیمکاری یا جوشکاری هستند و اتصالاتی محکم و مستقیم ایجاد میکنند.
مرز نوآوری: سیمهای تخت رشتهای (Shaped Stranded Wire)
در ادامه تکامل سیمها، نوعی از سیمهای تخت چندرشتهای شکلدار بهوجود آمده که کاربردهای پیشرفتهای را ممکن میسازد. در این نوع، هادی از چندین رشته بسیار نازک و عایقبندیشده تشکیل شده است که پس از تابیده شدن، به شکل مستطیلی یا مربعی فشرده میشوند.
مزایای کلیدی سیم تخت رشتهای
- انعطافپذیری استثنایی: برای سیمپیچی در فضاهای تنگ و طراحیهای پیچیده ایدهآل است.
- کاهش تلفات AC: با توزیع یکنواخت جریان در سطح و عمق سیم، اثر پوستی و مجاورت را کاهش میدهد.
- ضریب پرشدگی بالا: مانند سیم تخت جامد، از فضای موجود حداکثر استفاده را میکند.
- قابلیت سفارشیسازی: میتواند برای نیازهای خاص الکتریکی و حرارتی طراحی شود.
نمونه کاربردی: سیستمهای قطار مغناطیسی (Maglev)
در قطارهای مغناطیسی معلق (Maglev)، سیمهای تخت رشتهای نقش حیاتی دارند. این سیستمها برای شناور کردن قطار بر روی میدان مغناطیسی، به سیمپیچهایی با چگالی جریان بسیار بالا و تلفات حداقلی نیاز دارند. انعطافپذیری و راندمان بالای این سیمها، ساخت کویلهای عظیم و فشرده را امکانپذیر میسازد.
کاربردهای حیاتی سیم تخت

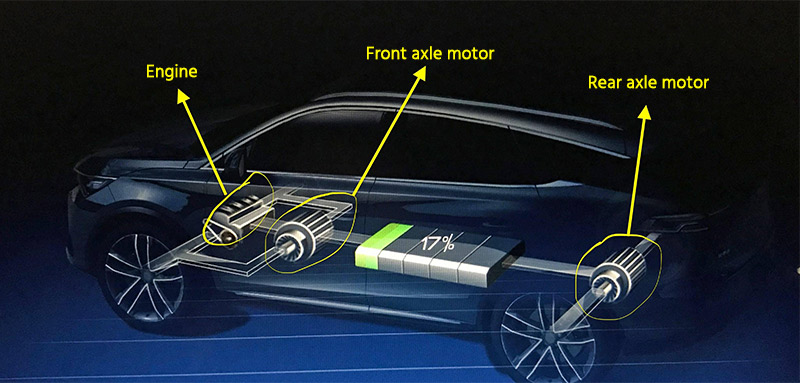

۱. موتور خودروهای برقی (EV / NEV Motors)
سیم لاکی مسی تخت با توانایی بالا در انتقال جریان و دفع حرارت، موجب افزایش بازده و کاهش ابعاد موتور میشود — نتیجهای مستقیم در برد بیشتر و کارایی بالاتر.
۲. ترانسفورماتورها و اینداکتورها
از ترانسهای قدرت تا اینداکتورهای کوچک روی برد مدار، سیم تخت موجب کوچکسازی تجهیزات بدون افت توان خروجی میشود.
۳. مبدلهای خورشیدی و سامانههای ذخیره انرژی
در مبدلهای فتوولتائیک (PV) و باتریهای صنعتی، سیم تخت رشتهای با کاهش تلفات حرارتی، بازده تبدیل انرژی را افزایش میدهد.
راهنمای سفارش سیم تخت
هنگام سفارش، مشخصات زیر باید دقیقاً تعیین شود:
- ابعاد: ضخامت (a) و عرض (b)
- شعاع گوشه (r): برای جلوگیری از آسیب به لاک در هنگام سیمپیچی
- جنس هادی: مس (Cu) یا آلومینیوم (Al)
- نوع لاک و کلاس حرارتی: مانند PEW یا EIW، با کلاس حرارتی ۱۸۰، ۲۰۰ یا ۲۲۰ درجه
- استانداردها: انطباق با IEC، NEMA یا JIS
افق آینده
گذار از سیمهای گرد به سیمهای تخت، پیشرفتی کوچک اما انقلابی در مهندسی برق است. این فناوری نهتنها بازده و چگالی توان را افزایش داده، بلکه راه را برای نسل جدیدی از سامانههای انرژی، حملونقل و الکترونیک هوشمند هموار کرده است.
