پیوستگی لاک و پین حول در سیمهای سیمپیچی: تأثیرات، مشکلات و روشهای پیشگیری
فصل 1: مقدمه
1.1- اهمیت سیمهای سیمپیچی در صنعت الکتریکی

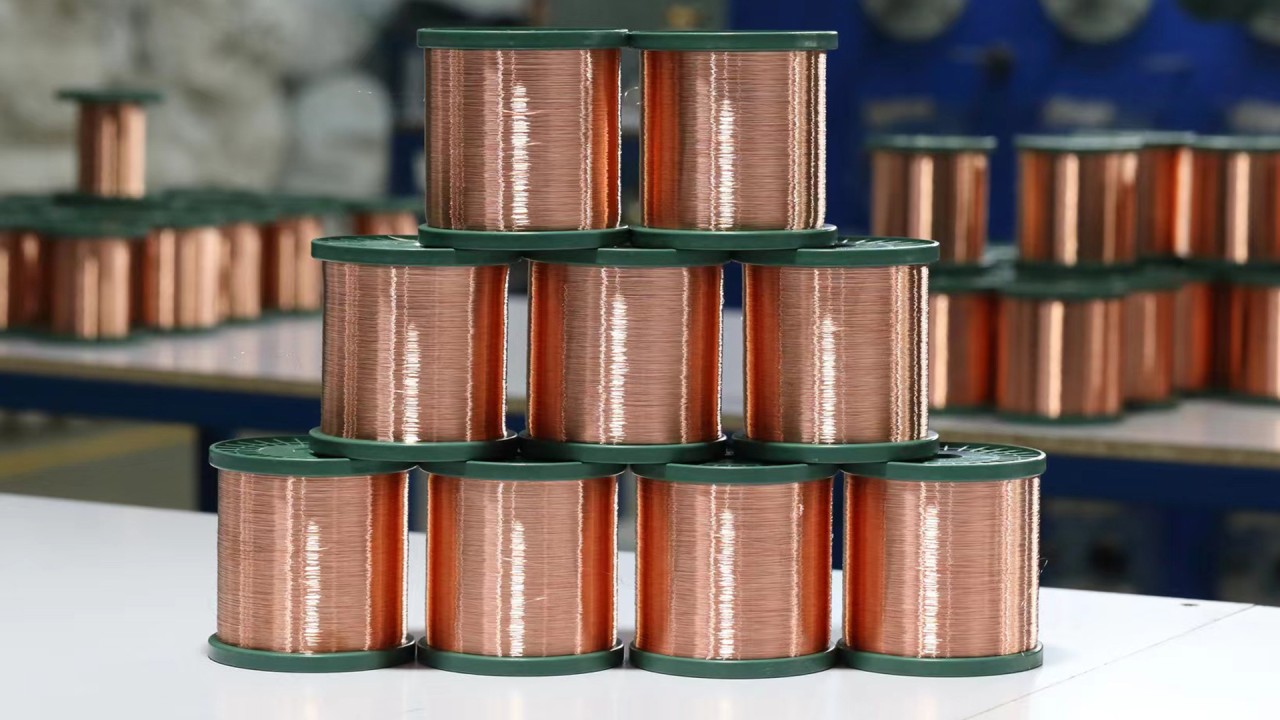

سیمهای سیمپیچی به عنوان عنصر حیاتی در موتورهای الکتریکی، ترانسفورماتورها و سایر تجهیزات الکتریکی نقش عمدهای در کارایی و عملکرد این تجهیزات ایفا میکنند. این سیمها معمولاً از مس یا آلومینیوم ساخته میشوند و بهطور معمول با یک لایه عایق یا لاک پوشانده میشوند تا از اتصال کوتاه، نفوذ رطوبت، و آسیبهای الکتریکی جلوگیری شود. به دلیل تأثیر مستقیم سیمهای سیمپیچی بر ایمنی و بهرهوری دستگاهها، کنترل کیفیت این سیمها و استفاده از مواد با کیفیت در فرآیند تولید از اهمیت بالایی برخوردار است.
2.1- هدف کتاب و اهمیت آن
این کتاب با هدف بررسی یکی از عوامل کلیدی در کیفیت سیمهای سیمپیچی، یعنی پیوستگی لاک و پین حول (حفرههای سطحی در پوشش رزین)، نوشته شده است. این عوامل میتوانند تأثیرات قابل توجهی بر عمر مفید سیمها، عملکرد الکتریکی، و ایمنی تجهیزات الکتریکی داشته باشند. از آنجا که نقص در پوشش عایق میتواند منجر به افزایش خطرات الکتریکی، خرابیهای مکانیکی و کاهش کارایی تجهیزات شود، شناسایی و رفع این مشکلات برای تولیدکنندگان و متخصصان صنعت سیمپیچی امری ضروری است.
فصل 2: پیوستگی لاک در سیمهای سیمپیچی
1.2- تعریف پیوستگی لاک
پیوستگی لاک به معنای یکپارچگی و یکنواختی پوشش عایق بر روی سطح سیمهای سیمپیچی است. این پوشش معمولاً از مواد رزینی مانند اپوکسی، پلیاستر، یا پلیآمید تشکیل میشود که بهطور یکنواخت بر روی سیم پاشیده یا غلتیده میشود تا از سیمها در برابر عواملی مانند رطوبت، دماهای بالا و آلودگیهای محیطی محافظت کند.
2.2- اهمیت پیوستگی لاک
پیوستگی مناسب لاک از جمله عوامل اساسی در تضمین عملکرد مطلوب سیمهای سیمپیچی است. یک پوشش عایق پیوسته و یکنواخت مانع از ایجاد نقاط ضعیف میشود که میتوانند موجب خرابی و آسیب در اثر شرایط مختلف مانند فشارهای مکانیکی، حرارت زیاد، یا استرسهای الکتریکی شوند. از دیگر مزایای پیوستگی لاک میتوان به موارد زیر اشاره کرد:
- افزایش عمر سیمها: جلوگیری از تخریب پوشش عایق به علت اصطکاک، حرارت، یا آسیبهای مکانیکی.
- حفاظت در برابر اتصالات ناخواسته: پیشگیری از اتصال کوتاه و تضمین عایقبندی مناسب بین رشتههای سیم.
- کاهش تلفات الکتریکی: یک پوشش عایق پیوسته میتواند تلفات جریانهای گردابی و انرژیهای اتلافی را کاهش دهد.
3.2- ویژگیهای یک پوشش عایق مناسب
یک پوشش عایق با پیوستگی مناسب باید ویژگیهای زیر را داشته باشد:
- مقاومت الکتریکی بالا: جلوگیری از ایجاد مسیرهای غیرمجاز جریان.
- مقاومت حرارتی: توانایی تحمل دماهای بالا بدون تخریب.
- انعطافپذیری مکانیکی: مقاومت در برابر آسیبهای ناشی از فشار و ضربههای مکانیکی.
- مقاومت در برابر رطوبت و آلودگیها: جلوگیری از نفوذ رطوبت که میتواند منجر به خرابی عایق شود.
فصل 3: پین حول: تعریف، دلایل و تأثیرات آن
1.3- تعریف پین حول
پین حول یا حفرههای سطحی به نقاط ریز یا منافذ موجود در پوشش عایق سیمها گفته میشود که ممکن است در فرآیند تولید ایجاد شوند. این حفرهها میتوانند در مقیاس میکروسکوپی یا ماکروسکوپی ظاهر شوند و منجر به ایجاد نواقص در پوشش عایق سیمها شوند.
2.3- دلایل ایجاد پین حول
وجود پین حول به دلایل مختلفی ایجاد میشود که مهمترین آنها شامل موارد زیر است:
- فرآیند پخت یا خشک شدن رزین: در طول فرآیند پخت، اگر دما یا زمان به درستی کنترل نشوند، بخار آب یا گازهای فرار ممکن است باعث تشکیل حفرهها شوند.
- آلودگی سطحی: وجود گرد و غبار، رطوبت، یا روغنهای صنعتی روی سطح سیم میتواند از ایجاد یک پیوستگی مناسب جلوگیری کند و باعث ایجاد پین حول شود.
- ترکیب نامناسب رزین: اگر مواد رزین بهدرستی مخلوط نشوند یا مواد افزودنی مناسب به آن اضافه نشوند، احتمال ایجاد پین حول افزایش مییابد.
- نقص در فرآیند پوششدهی: ناهماهنگی در فرآیند پوششدهی میتواند باعث ایجاد نواحی با ضخامت ناصحیح پوشش رزین و در نتیجه پین حول شود.
3.3- تأثیرات پین حول بر سیمهای سیمپیچی
پین حول میتواند تأثیرات منفی زیادی بر عملکرد سیمهای سیمپیچی داشته باشد:
- کاهش پیوستگی و یکنواختی پوشش عایق: حفرهها میتوانند بهعنوان نقاط ضعف عمل کنند و موجب کاهش مقاومت عایقی سیمها شوند.
- نفوذ رطوبت و آلودگیها: این حفرهها میتوانند مکانهایی برای ورود رطوبت و سایر آلودگیها باشند که منجر به تخریب عایق و خرابی سیمها میشود.
- افزایش خطر شکستهای الکتریکی: پین حول میتواند در هنگام فشار و ولتاژ بالا باعث ایجاد نقاط ضعیف شود که آسیبپذیرتر هستند.
- کاهش انعطافپذیری مکانیکی: مناطق با پوشش ضعیفتر ممکن است در برابر ضربهها یا فشارها آسیبپذیرتر باشند.
فصل 4: روشهای پیشگیری و کاهش پین حول
1.4-کنترل فرآیند پخت رزین
برای جلوگیری از ایجاد پین حول، باید دما و زمان پخت رزین بهدقت کنترل شود. تغییرات در این دو عامل میتواند باعث ایجاد حبابها و گازهای فرار شود که به ایجاد پین حول منجر میشوند.
2.4- تمیزکاری دقیق سطح سیم
قبل از اعمال رزین، سطح سیم باید بهطور کامل تمیز و عاری از هرگونه آلودگی باشد. استفاده از روشهای تمیزکاری مانند شستشوی اولتراسونیک میتواند به بهبود کیفیت پوشش کمک کند.
3.4- استفاده از رزینهای با کیفیت
رزینهای با کیفیت بالا که دارای ترکیب مناسب هستند، میتوانند از ایجاد پین حول جلوگیری کنند. این رزینها معمولاً فرمولاسیونهایی دارند که از تشکیل حبابها جلوگیری کرده و پیوستگی بالایی را ایجاد میکنند.
4.4- اعمال پوشش یکنواخت
پوششدهی یکنواخت با استفاده از تکنیکهایی مانند اسپری یا غوطهوری میتواند از ایجاد پین حول و نواقص مشابه جلوگیری کند.
این پیشنویس از کتاب تنها بخشی از فصول و مباحث کتاب را شامل میشود. برای تکمیل کتاب به جزئیات بیشتر و منابع علمی نیاز است که میتوان آنها را از مقالات معتبر و کتب تخصصی در حوزه مهندسی برق، مواد عایق، و کنترل کیفیت سیمهای سیمپیچی بهدست آورد.
