آزمون شاخص حرارتی - عایقهای الکتریکی(سیم های سیم پیچی)
چکیده:
این مقاله به بررسی روشهای ارزیابی کیفیت عایقهای الکتریکی با تمرکز بر آزمونهای شاخص حرارتی و تانژانت دلتا و ارتباط این دو آزمون میپردازد. اهمیت این آزمونها در تضمین کارایی و دوام عایقها در صنعت برق توضیح داده شده و ارتباط بین این دو آزمون از نظر عملکردی و کاربردی تحلیل میشود. همچنین، روشهای آماری برای بهینهسازی زمان و هزینه این آزمایشها معرفی شده است.
فهرست مطالب:
1-مقدمه
1.1- اهمیت عایقهای الکتریکی در صنعت برق
2.1- معرفی شاخص حرارتی و تانژانت دلتا
3.1- ضرورت بررسی ارتباط بین این دو آزمون
2-تعریف و اصول پایه
1.2-شاخص حرارتی: تعریف، استانداردها و کاربردها
2.2- تانژانت دلتا: تعریف و اهمیت در ارزیابی عایقها
3-روشهای ارزیابی و تحلیل
1.3- روش انجام آزمون شاخص حرارتی 2.3- فرآیند آزمون تانژانت دلتا
3.3- ابزارها و تجهیزات مورد نیاز
4-ارتباط بین شاخص حرارتی و تانژانت دلتا
1.4- تحلیل همبستگی بین دادههای دو آزمون
2.4- استفاده از روشهای آماری برای تحلیل نتایج
3.4- مدلسازی و شبیهسازی
5-مطالعات موردی
1.5- مثالهای واقعی از کاربرد هر دو آزمون در صنعت
2.5- تحلیل دادههای آزمایشگاهی و تفسیر نتایج
6-راهنما برای مهندسان و پژوهشگران
1.6- چگونگی انتخاب آزمون مناسب برای شرایط خاص
2.6- ترکیب دادهها برای پیشبینی عملکرد عایقها
3.6- کاربرد نتایج در طراحی و نگهداری سیستمهای الکتریکی
7-نتیجهگیری و پیشنهادها
1.7- خلاصهسازی یافتهها
2.7- پیشنهاد برای تحقیقات آینده
1. مقدمه
1.1- اهمیت عایقهای الکتریکی در صنعت برق
عایقهای الکتریکی نقش حیاتی در عملکرد سیستمهای الکتریکی دارند. از سیمهای سیم پیچی گرفته تا ترانسفورماتورها و موتورهای الکتریکی، کیفیت عایقها بهطور مستقیم بر کارایی، امنیت و طول عمر تجهیزات تأثیر میگذارد. لذا ارزیابی و بررسی عملکرد عایقها در شرایط مختلف ضروری است.
2.1- معرفی شاخص حرارتی و تانژانت دلتا
آزمون شاخص حرارتی مطابق با استاندارد IEC 60172 و آزمون تانژانت دلتا (ضریب اتلاف) مطابق با استاندارد IEC 60851-5 از جمله روشهای کلیدی برای تحلیل عملکرد عایقها هستند. این آزمونها اطلاعات متفاوت اما مکملی درباره رفتار عایقها در شرایط دما و بار الکتریکی مختلف ارائه میدهند.
3.1- ضرورت بررسی ارتباط بین این دو آزمون
با توجه به زمانبر بودن آزمون شاخص حرارتی و هزینههای بالای آن، ضروری است راههایی برای کاهش مدت زمان تستها و هزینهها پیدا شود. بررسی ارتباط بین آزمونها میتواند به شبیهسازی نتایج و پیشبینی سریعتر مشکلات عایق کمک کند.
2.تعریف و اصول پایه
1.2- شاخص حرارتی: تعریف، استانداردها و کاربردها
آزمون شاخص حرارتی، که مطابق با استاندارد IEC 60172 انجام میشود، به منظور ارزیابی مقاومت حرارتی مواد عایقی طراحی شده است. این آزمون شامل قرار دادن نمونههای عایق در محیطی با دمای مشخص به مدت معین است تا دوام و پایداری آنها بررسی شود.
2.2- تانژانت دلتا: تعریف و اهمیت در ارزیابی عایقها
آزمون تانژانت دلتا یا ضریب اتلاف مطابق با استادندارد IEC 60851-5 به اندازهگیری میزان اتلاف انرژی در عایقها تحت تأثیر میدان الکتریکی میپردازد. مقدار کمتر تانژانت دلتا نشاندهنده کیفیت بالاتر عایق است و میتواند به شناسایی خرابیهای جزئی کمک کند.
3. روشهای ارزیابی و تحلیل
1.3- روش انجام آزمون شاخص حرارتی
مراحل آزمون:
1-آمادهسازی نمونهها
2-قرار دادن نمونهها در محیط با دمای کنترلشده
3-اندازهگیری مقاومت و ارزیابی تغییرات فیزیکی

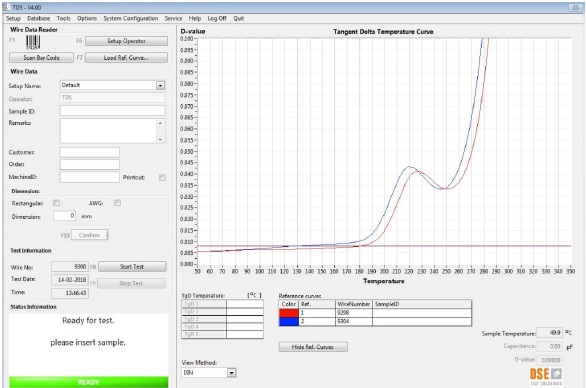

2.3- فرآیند آزمون تانژانت دلتا
مراحل آزمون:
1-اتصال نمونه به دستگاه تست
2-اعمال ولتاژ به نمونه در دماهای مختلف
3-اندازهگیری ضریب اتلاف و ثبت نتایج
3.3-ابزارها و تجهیزات مورد نیاز
- تجهیزات دماکنترل، منبع تغذیه ولتاژ متناوب و دستگاه اندازهگیری مقاومت الکتریکی برای آزمون شاخص حرارتی
- دستگاه اندازهگیری تانژانت دلتا متشکل از قابلیت اعمال دماهای مختلف در فرکانس های مختلف و اندازه گیری ظرفیت خازنی برای آزمون تانژانت دلتا
4.ارتباط بین شاخص حرارتی و تانژانت دلتا
1.4-تحلیل همبستگی بین دادههای دو آزمون
ارتباط نتایج آزمونهای شاخص حرارتی و تانژانت دلتا میتواند به ارائه اطلاعات مفیدی درباره دوام و کیفیت عایقها کمک کند. از روشهای آماری مانند ضریب همبستگی پیرسون برای تحلیل این دادهها استفاده میشود.
2.4- استفاده از روشهای آماری برای تحلیل نتایج
روشهای آماری مانند تحلیل رگرسیون میتوانند برای مدلسازی و پیشبینی نتایج آزمونها بهکار روند.
3.4- مدلسازی و شبیهسازی
مدلهای ریاضی و شبیهسازیهای کامپیوتری میتوانند به شبیهسازی واکنش عایقها در شرایط مختلف کمک کنند و نتایج دقیقتری فراهم آورند.
5.مطالعات موردی
1.5- مثالهای واقعی از کاربرد هر دو آزمون در صنعت
- در صنعت برق و الکترونیک، آزمون شاخص حرارتی برای ارزیابی عملکرد مواد عایقی در دماهای بالا و آزمون تانژانت دلتا برای بررسی کیفیت الکتریکی عایقها انجام میشود.
- در صنعت خودروسازی، این آزمونها برای تضمین کیفیت عایقها ی سیم های سیم پیچی در خودروهای برقی استفاده میشوند.
2.5- تحلیل دادههای آزمایشگاهی و تفسیر نتایج
دادههای آزمایشگاهی ارتباط میان تغییرات دما، زمان و ویژگیهای الکتریکی عایقها را بررسی کرده و به پیشبینی عمر مفید آنها کمک میکند.
6.راهنما برای مهندسان و پژوهشگران
1.6- چگونگی انتخاب آزمون مناسب برای شرایط خاص
- برای بررسی دوام حرارتی: آزمون شاخص حرارتی
- برای ارزیابی افت توان و کیفیت الکتریکی: آزمون تانژانت دلتا
2.6- ترکیب دادهها برای پیشبینی عملکرد عایقها
در برخی موارد، استفاده همزمان از هر دو آزمون میتواند اطلاعات دقیقتری در اختیار قرار دهد. به طور خاص، با ترکیب نتایج آزمونهای شاخص حرارتی و تانژانت دلتا، میتوان پیشبینی دقیقتری از عمر مفید عایقها و احتمال بروز مشکلات به دست آورد. این ترکیب میتواند به مهندسان کمک کند تا تصمیمات بهتری در زمینه نگهداری و تعمیرات بگیرند.
3.6- کاربرد نتایج در طراحی و نگهداری سیستمهای الکتریکی
اطلاعات حاصل از این آزمونها میتواند به طور مستقیم در فرآیند طراحی سیستمهای الکتریکی و نگهداری آنها مورد استفاده قرار گیرد. مهندسان میتوانند از نتایج آزمونهای مختلف برای انتخاب مواد عایقی با دوامتر و با کیفیتتر استفاده کنند تا از بروز مشکلاتی مانند افت توان یا خرابی زودهنگام جلوگیری کنند.
7. نتیجهگیری و پیشنهادها
1.7- خلاصهسازی یافتهها
در این مقاله، به بررسی آزمونهای شاخص حرارتی و تانژانت دلتا پرداخته شد و ارتباط بین این دو آزمون مورد تحلیل قرار گرفت. نتیجهگیریها نشان داد که در حالی که این دو آزمون به جنبههای مختلفی از عملکرد عایقها اشاره دارند، میتوانند به طور تکمیلکننده به ارزیابی کیفیت و دوام عایقها کمک کنند.
2.7- پیشنهاد برای تحقیقات آینده
در آینده، پیشنهاد میشود که تحقیقات بیشتری در زمینه ترکیب این دو آزمون صورت گیرد. همچنین، بررسی روشهای جدیدتر برای پیشبینی عمر عایقها با استفاده از دادههای هر دو آزمون میتواند مفید باشد. ایجاد مدلهای پیشرفتهتر با استفاده از شبیهسازیهای کامپیوتری و تحلیلهای آماری میتواند به دقت پیشبینیها کمک کند.
