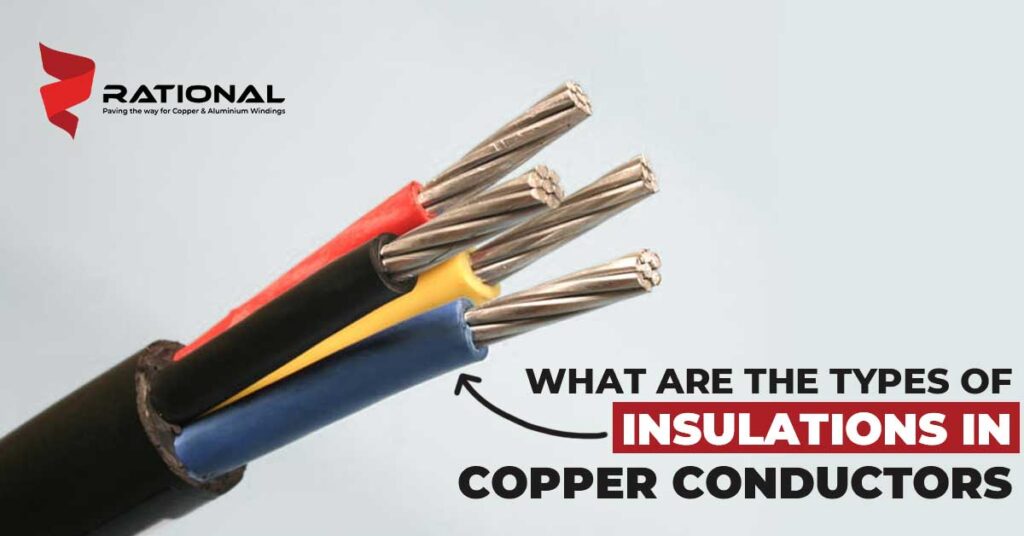

انواع عایقها در هادیهای مسی
هادیهای مسی همواره به عنوان «استاندارد طلایی» در سیستمهای الکتریکی شناخته میشوند. این هادیها دارای رسانایی بالا، دوام عالی و انعطافپذیری مناسب هستند. اما نکتهای که گاه نادیده گرفته میشود، نوع عایق بهکاررفته در اطراف هادی مسی است که نقشی همسنگ با خود هادی در عملکرد و ایمنی دارد.
چه در طراحی یک موتور با راندمان بالا، چه در سیمکشی ساختمان و یا تجهیزات صنعتی، انتخاب نوع مناسب عایق میتواند در عملکرد، ایمنی و طول عمر سیستم تفاوت چشمگیری ایجاد کند.
در این مقاله به معرفی انواع عایقهای متداول در هادیهای مسی و اهمیت هر یک میپردازیم.
اهمیت عایق در هادی مسی
مس رسانای بسیار خوبی است، اما همین ویژگی میتواند در نبود عایق مناسب خطرناک باشد. عایقها در هادیهای مسی نقشهای زیر را ایفا میکنند:
- جلوگیری از شوکهای الکتریکی و اتصال کوتاه،
- محافظت از مس در برابر رطوبت، مواد شیمیایی و سایش،
- افزایش راندمان با کاهش تلفات انرژی،
- حفظ ایمنی سیستم در شرایط محیطی سخت یا دماهای بالا.
انواع عایقها در هادیهای مسی
1- PVC (پلیوینیل کلراید)
کاربرد: سیمکشی عمومی، کابلهای خانگی و مصارف تجاری.
PVC یکی از پرکاربردترین و مقرونبهصرفهترین عایقهاست. این ماده ضد شعله بوده و در برابر رطوبت و بسیاری از مواد شیمیایی مقاوم است. البته در دماهای بالا کارایی خود را از دست میدهد.
مزایا:
- قیمت پایین،
- مقاوم در برابر آب و مواد شیمیایی،
- فرآیند تولید آسان.
معایب:
- مقاومت حرارتی محدود،
- سخت شدن تدریجی در گذر زمان.
2- XLPE (پلیاتیلن شبکهای شده)
کاربرد: کابلهای ولتاژ بالا، کابلهای زیرزمینی و محیطهای صنعتی.
در این نوع، ساختار مولکولی پلیاتیلن بهصورت شبکهای اصلاح شده تا مقاومت حرارتی و مکانیکی آن افزایش یابد. XLPE در برابر تنش حرارتی عملکرد عالی دارد و در محیطهای سخت صنعتی گزینهای مطمئن است.
مزایا:
- مقاومت عالی در برابر حرارت و مواد شیمیایی،
- طول عمر زیاد،
- استحکام دیالکتریک بالا.
معایب:
- هزینه بالاتر نسبت به PVC،
- نیاز به فرآیند تولید پیشرفتهتر.
3-عایقهای لاستیکی (EPR و Neoprene)
کاربرد: کابلهای قابل انعطاف، محیطهای روباز و مکانهای دارای ارتعاش زیاد.
عایقهای لاستیکی مانند EPR (اتیلن پروپیلن رابر) و نئوپرن، انعطافپذیری و مقاومت خوبی در برابر شرایط جوی دارند.
مزایا:
- انعطافپذیر و مقاوم،
- عملکرد عالی در شرایط سخت،
- مقاوم در برابر روغن و آبوهوا.
معایب:
- وزن بیشتر نسبت به پلاستیک،
- آسیبپذیری در برابر UV در صورت عدم پوشش محافظ.
4-تفلون (PTFE پلیتترافلوئورواتیلن)
کاربرد: صنایع هوافضا، نظامی و انتقال سیگنالهای فرکانس بالا.
تفلون از نظر شیمیایی بیاثر و دارای پایداری حرارتی بسیار بالا است. این عایق در محیطهای بسیار سخت عملکردی بینظیر دارد و برای کاربردهای ویژه استفاده میشود.
مزایا:
- تحمل حرارت تا 260°C،
- خواص دیالکتریک عالی،
- پایداری شیمیایی بالا.
معایب:
- قیمت بالا،
- سختتر از سایر عایقها.
5-لاستیک سیلیکونی (Silicone Rubber)
کاربرد: تجهیزات پزشکی، کاربردهای صنعتی با دمای بالا، صنایع غذایی.
این نوع عایق انعطافپذیری عالی و دامنه حرارتی وسیعی از °C 60– تا °C 200 دارد. غیرسمی و زیستسازگار است و در محیطهای حساس کاربرد فراوان دارد.
مزایا:
- انعطافپذیری بسیار بالا،
- پایداری حرارتی ممتاز،
- مناسب برای کاربردهای حساس.
معایب:
- گرانتر از PVC یا XLPE،
- مقاومت کمتر در برابر سایش مکانیکی.
6-عایق کاغذی
کاربرد: ترانسفورماتورهای روغنی، کابلهای قدرت زیرزمینی و سیستمهای قدیمی.
عایقهای کاغذی که اغلب با روغن اشباع میشوند، سالهاست در سیستمهای قدرت به کار میروند. هرچند امروزه کاربردشان کاهش یافته، اما در پروژههای خاص یا بازسازی همچنان مورد استفادهاند.
مزایا:
- عایق عالی در حالت اشباعشده با روغن،
- استحکام دیالکتریک بالا،
- عملکرد اثباتشده در ولتاژهای بالا.
معایب:
- نیاز به نگهداری در سیستمهای روغنی،
- حجم زیاد و انعطافپذیری پایین،
- حساسیت به رطوبت در صورت عدم آببندی.
انتخاب عایق مناسب
انتخاب نوع عایق برای هادی مسی باید بر اساس نوع کاربرد، دامنه دمایی، شرایط محیطی و الزامات استاندارد انجام شود. تولیدکنندگان حرفهای هادیهای مسی میتوانند در این انتخاب نقش مهمی ایفا کنند.
جمعبندی
درک درست از انواع عایقهای مورد استفاده در هادیهای مسی، کلید انتخاب صحیح در طراحی سیستمهای الکتریکی است. از PVC برای کاربردهای عمومی گرفته تا تفلون و سیلیکون برای شرایط خاص، هر نوع عایق ویژگیها و مزایای منحصر بهفردی دارد. انتخاب آگاهانه موجب افزایش ایمنی، راندمان و دوام تجهیزات خواهد شد.
