اندازهگیری ضخامت پوشش لاک سیم لاکی – بررسی جامع
سیم آلومینیومی لاکی، بهعنوان یکی از اجزای حیاتی در تجهیزات الکتریکی، دارای پوششی عایق است که ضخامت آن تأثیر مستقیمی بر عملکرد و قابلیت اطمینان الکتریکی دارد. اندازهگیری دقیق ضخامت این پوشش، گامی کلیدی در تضمین کیفیت محصول است. در ادامه، بهصورت جامع به روشهای سنتی و همچنین تکنیکهای نوین اندازهگیری ضخامت لاک خواهیم پرداخت.
روشهای اندازهگیری ضخامت پوشش
آمادهسازی برای اندازهگیری

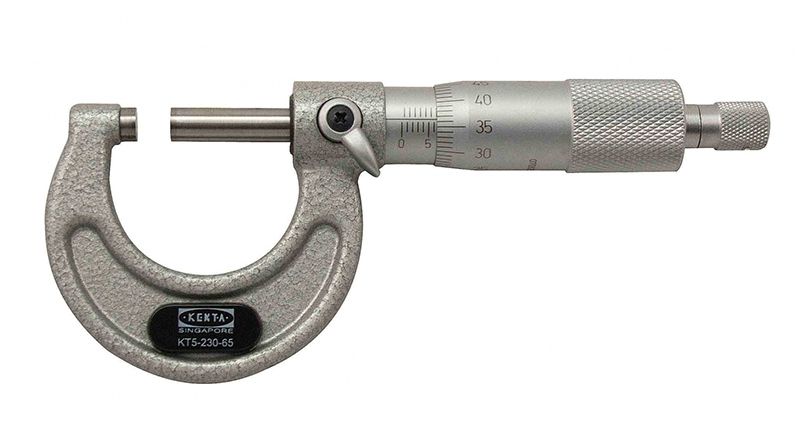

برای اندازهگیری ضخامت لاک، از میکرومتر با دقت 0.001 میلیمتر استفاده میشود که ابزار اصلی روش سنتی محسوب میگردد. جهت مشاهده جزئیات سطحی پوشش، میتوان از پروژکتور یا ذرهبین استفاده کرد. همچنین برای اندازهگیری شعاع گوشهها (R)، از شابلونهای مخصوص کمک گرفته میشود.
در نهایت، با اندازهگیری قطر رسانا و قطر کل سیم لاکی توسط میکرومتر، ضخامت پوشش محاسبه و با الزامات بازرسی مقایسه میگردد.
مرحله اول: اندازهگیری قطر سیم لاکی

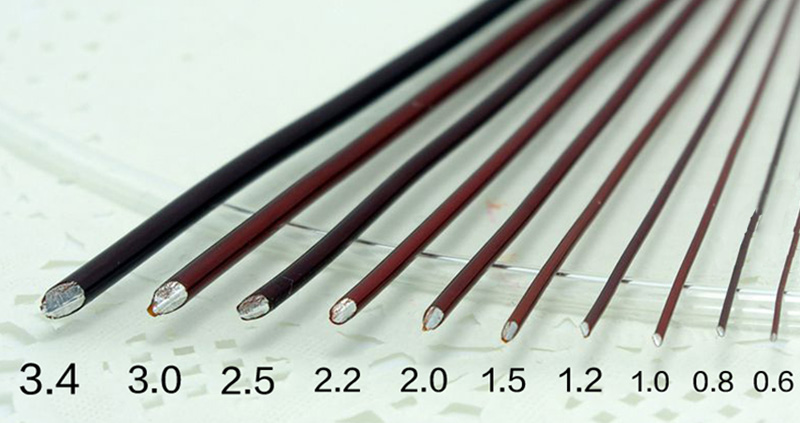

سیم گرد لاکی
قطر سیم گرد (D) در دو نقطه با فاصله ۱۰۰۰ میلیمتر اندازهگیری میشود. در هر نقطه، سه اندازهگیری در محیط سیم انجام شده و میانگین آنها ثبت میگردد.
سیم تخت لاکی
در نمونهای مستقیم، ابعاد ضلع باریک (A) و ضلع پهن (B) در سه نقطه با فاصله حداقل ۱۰۰ میلیمتر اندازهگیری و ثبت میشود. در صورت بزرگتر بودن نمونه از محدوده میکرومتر، اندازهگیری در وسط و دو انتهای نمونه انجام شده و مقدار بزرگتر ثبت میشود.
مرحله دوم: جداسازی پوشش لاک

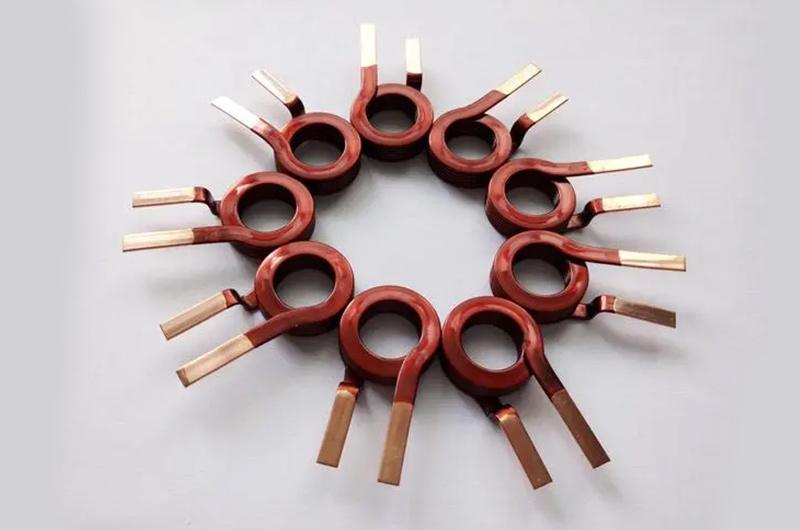

برای ادامه اندازهگیری ضخامت لاک، جداسازی پوشش ضروری است. این کار با روشهای مختلف انجام میشود از جمله:
- تراش با تیغه،
- جداسازی با چاقوی گریز از مرکز،
- سنگزنی با چرخ سایش،
- استفاده از حلالهای شیمیایی مخصوص لاکبرداری.
(برای جزئیات بیشتر، میتوانید به شش روش مرسوم لاکبرداری سیم لاکی مراجعه کرد.)
مرحله سوم: اندازهگیری قطر رسانا
سیم گرد لاکی
در دو نقطه با فاصله ۱۰۰۰ میلیمتر پس از حذف لاک بدون آسیب به رسانا، در هر نقطه سه اندازهگیری در محیط سیم انجام و میانگین قطر رسانا (d) محاسبه میشود.
سیم تخت لاکی
در سه نقطه از نمونه، پس از حذف لاک، ابعاد ضلع باریک (a) و پهن (b) رسانا اندازهگیری میشود.
شعاع گوشههای رسانا (R):
بخشی به طول حداقل ۲۰۰ میلیمتر از سیم با رزینی پر میشود که با لاک تداخل ندارد و رنگ آن متفاوت است. سپس سطح مقطع صیقل داده شده و با استفاده از ذرهبین ۲۰ برابر یا پروژکتور و شابلون مخصوص اندازهگیری میگردد.

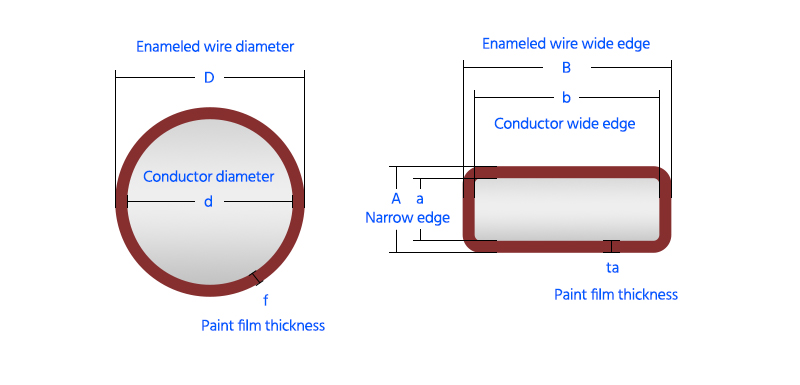

مرحله چهارم: محاسبه ضخامت عایق لاکی
سیم گرد آلومینیومی لاکی
میانگین شش اندازهگیری در دو نقطه از قطر سیم لاکی (D) و شش اندازهگیری از قطر رسانا (d) محاسبه میشود.
فرمول ضخامت عایق:
t = D - d
که در آن:
- (t): ضخامت عایق (میلیمتر)
- (D): قطر کل سیم لاکی
- (d): قطر رسانا
سیم تخت آلومینیومی لاکی
میانگین ابعاد در سه نقطه از ضلع باریک (A) و پهن (B) سیم لاکی و ابعاد رسانا (a و b) محاسبه میشود.
ضخامت عایق در ضلع باریک:
t_a = A - a
ضخامت عایق در ضلع پهن:
t_b = B - b
سایر روشهای قابلحمل اندازهگیری ضخامت لاک
۱. روش فلورسانس اشعه ایکس (XRF)
این روش غیرتماسی بوده و با تابش اشعه X و شناسایی سیگنال فلورسانس، ضخامت لاک را محاسبه میکند. برای تولید انبوه مناسب است و دقت بالا و سرعت بالایی دارد.
۲. ضخامتسنج جریان گردابی (Eddy Current Gauge)
این دستگاه مبتنی بر حسگر بوده و از اصل جریانهای القایی برای اندازهگیری ضخامت پوشش استفاده میکند. برای نمونههای مختلف سیم لاکی با شکلها و ابعاد متفاوت مناسب است و کاربری آسانی دارد.
۳. روش میکروسکوپی
در این روش با بررسی مورفولوژی فیلم لاک از طریق میکروسکوپ، ضخامت آن محاسبه میشود. هزینه پایینتری دارد ولی نیازمند مهارت بالا و عملیات دقیق است.
جمعبندی
انتخاب روش مناسب اندازهگیری ضخامت لاک باید بر اساس نیاز تولید و شرایط کاری انجام شود تا کیفیت و عملکرد سیم لاکی مطابق با استانداردهای لازم تضمین گردد.
