مواد عایق کاغذی و الیاف شیشه‌ای: کاربردها در سیم مغناطیسی

مواد عایق کاغذی و الیاف شیشه‌ای: کاربردها در سیم مغناطیسی

وقتی سیم هم دارای پوشش فیلمی و هم پوشش الیافی یا نواری است، سیم با پوشش فیلمی باید تمام الزامات مربوطه را برآورده کند.

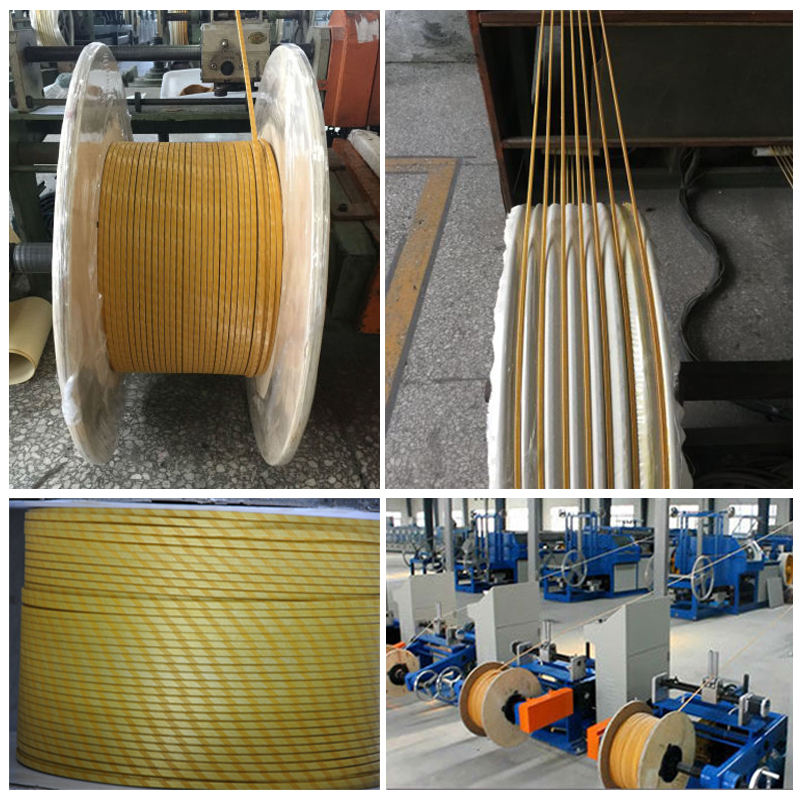

مواد عایق کاغذی برای سیم مغناطیسی

مواد عایق می‌تواند شامل کاغذ رُپی (Rope paper)، کاغذ کرافت (Kraft paper) یا ترکیبی از هر دو باشد. پوشش کاغذی باید با استفاده از یک یا چند نوار به صورت سفت، نزدیک، یکنواخت و پیوسته دور سیم پیچیده شود. استفاده از چسب مناسب مجاز است.

چسبندگی و انعطاف‌پذیری: پوشش نباید پس از خم شدن سیم به دور قالبی با قطر ۶ برابر ضخامت سیم شل شود یا باز شود به گونه‌ای که سیم دیده شود.

مواد عایق الیاف شیشه‌ای برای سیم مغناطیسی

الیاف شیشه‌ای باید از نخ شیشه‌ای پیوسته با درجه الکتریکی باشند. اگر پوشش فیلمی زیرین استفاده شود، باید حداقل دارای کلاس ۱۳۰ بوده و با مشخصات مربوطه بخش ۲ مطابقت داشته باشد. پوشش الیاف شیشه‌ای باید سفت، نزدیک، یکنواخت و پیوسته دور سیم پیچیده شود و با لاک عایق درمان شود تا سطح بیرونی مقاوم و سختی ایجاد کند.

ساختار و ویژگی‌های عایق کاغذی

• تک یا دو لایه با فیلم زیرین: پس از کشش ۲۰٪، هیچ ترک visible در عایق فیلم دیده نشود. بررسی با چشم معمولی و بدون برداشتن پوشش الیاف شیشه‌ای انجام می‌شود.
• دو لایه بدون فیلم زیرین: حداقل ۷۵ V/mil (۲۹۵۰ V/mm) ضخامت حداقل پوشش الیاف شیشه‌ای در یک سمت.

الزامات پوشش‌های الیافی

• پوشش‌ها باید سفت، نزدیک، یکنواخت و پیوسته باشند.
• هنگام استفاده از بیش از یک نوار، نوارهای مجاور می‌توانند در یک جهت یا جهت مخالف پیچیده شوند.
• رابطه بین درصد هم‌پوشانی نوار و تعداد لایه‌ها به صورت جدول زیر است:

افزایش ضخامت یا قطر به دلیل پوشش

• برای سیم‌های گرد:
  • حداقل افزایش ضخامت یا قطر = N x t x 0.85 x 2
• حداکثر افزایش ضخامت یا قطر = t x (N+1) x 2
• برای سیم‌های مستطیلی و مربعی: افزایش ضخامت ≥ افزایش عرض نخواهد بود.

توضیحات:

1.افزایش حداکثر محاسبه‌شده ممکن است بیشتر شود، مشروط بر اینکه بعد کلی سیم پوشش‌دار از مجموع حداکثر ضخامت یا قطر سیم یا فیلم عایق تعیین‌شده تجاوز نکند.

2.تعداد نوارها یا لایه‌ها، ضخامت نوار، سمت‌های اعمال چسب پلیمر فلوئورینه، و درصد هم‌پوشانی باید بین مصرف‌کننده و تأمین‌کننده توافق شود.
