لاک عایق سیم مغناطیسی

لاک عایق سیم مغناطیسی

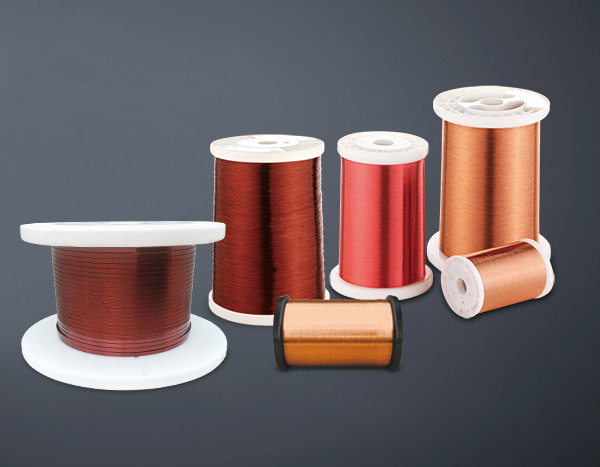

لاک عایق سیم (Wire Enamel Insulating Varnish) پوششی تخصصی است که روی هادی‌های مس یا آلومینیوم اعمال می‌شود و پس از پخت، فیلم نازک و مقاومی ایجاد می‌کند. این پوشش در موتورها، ترانسفورماتورها و سیم‌پیچ‌ها کاربرد دارد.

عملکرد لاک سیم

لاک سیم، عایق الکتریکی ایجاد می‌کند، از سیم در برابر اتصال کوتاه و خوردگی محافظت می‌کند و همچنین مقاومت مکانیکی و پایداری حرارتی سیم را افزایش می‌دهد. اغلب لاک‌ها از پلی‌استر اصلاح‌شده با پوشش پلی‌آمید ساخته می‌شوند.

مزایا

• ایجاد امنیت الکتریکی
• مدیریت حرارتی بهتر
• مقاومت در برابر شرایط محیطی
• بهبود کارایی در تکنولوژی‌های برق‌رسانی، به ویژه در انرژی‌های تجدیدپذیر و حمل‌ونقل الکتریکی

انواع لاک سیم و کاربردها

1.پلی‌استرایمید (Polyesterimide / THEIC Polyesterimide)

• مقاومت به شوک حرارتی عالی
• چسبندگی بالا، مناسب برای سیم‌های آلومینیومی و مستطیلی
• محدوده قطر سیم: 0.05–5.0 mm
• شاخص دمای 2 دقیقه: 155–200°C
• مقاومت حرارتی کوتاه‌مدت: 260–340°C

2. پلی‌آمید و پلی‌آمید-ایمید (Polyamide / Polyamide-Imide / Modified Polyamide-Imide)

• جایگزین مناسب برای پلی‌آمید-ایمید سنتی
• مقاومت حرارتی بالا، چسبندگی خوب و مقاوم در برابر نفوذ هوا
• محدوده قطر سیم: 0.05–5.0 mm
• شاخص دمای 2 دقیقه: 200–220°C
• مقاومت حرارتی کوتاه‌مدت: 360°C

3. پلی‌یورتان (Polyurethane / PUR)

• قابلیت لحیم‌کاری سریع و مقاومت برش
• عملکرد ضدسوراخ و خودچسبان
• محدوده قطر سیم: 0.04–2.5 mm
• شاخص دمای 2 دقیقه: 155–180°C
• مقاومت حرارتی کوتاه‌مدت: 220–260°C

4. پلی‌استر و پلی‌استر اصلاح‌شده (Polyester / Modified Polyester)

• سرعت پردازش بالا و چسبندگی مناسب
• محدوده قطر سیم: 0.05–5.0 mm
• شاخص دمای 2 دقیقه: 130–155°C
• مقاومت حرارتی کوتاه‌مدت: 240–340°C

5.پلی‌وینیل فرمال (Polyvinyl Formal / PVF)

• مقاومت مکانیکی عالی و مقاومت در برابر روغن ترانسفورماتور
• مناسب برای سیم‌های گرد و مستطیلی
• محدوده قطر سیم: 0.5–5 mm
• شاخص دمای 2 دقیقه: 105–120°C
• مقاومت حرارتی کوتاه‌مدت: 220°C

شاخص دما و کاربرد

این لاک‌ها محدوده دمای کاری 105°C تا 220°C را پوشش می‌دهند. برخی مانند PUR علاوه بر مقاومت حرارتی، قابلیت لحیم‌کاری، خودچسبندگی و عملکرد ضدسوراخ نیز دارند. لاک سیم‌ها به طور گسترده در سیم‌پیچ‌های ترانسفورماتور و موتور استفاده می‌شوند و مقاومت عایقی بالایی ارائه می‌کنند.
