استانداردها و کاربردهای سیم مسی لاکی (Enamel Coated Copper Wire)
معرفی سیم مسی لاکی
سیم مسی لاکی بهعنوان یکی از مهمترین انواع سیمهای سیمپیچی (Winding Wire)، از دو بخش اصلی تشکیل شده است: رسانا (مس) و لایه عایق (لاک).
در فرایند تولید، سیم مسی خام ابتدا از طریق عملیات بازپخت (Annealing) نرم میشود و سپس طی چندین مرحله لاکزنی و پخت، پوشش عایقی یکنواخت و مقاومی پیدا میکند.
به دلیل ویژگیهای فنی برجسته، سیم مسی لاکی کاربرد گستردهای در موتورها، ترانسفورماتورها، کمپرسورها و همچنین در صنایع نوین مانند خودروهای برقی، حملونقل ریلی، انرژی بادی و لوازم خانگی هوشمند دارد.
انواع و سریهای متداول سیم مسی لاکی
برای پاسخ به نیازهای گوناگون صنعتی، این سیمها در انواع مختلف تولید میشوند، از جمله:
- سری پلییورتان (Polyurethane) : مناسب برای لحیمکاری بدون برداشتن لاک.
- سری خودچسب (Self-Bonding) : مناسب برای پیچش بدون استفاده از شارلاک.
- سری پلیاستر (Polyester) و پلیاسترایمید (Polyesterimide) : دارای مقاومت حرارتی بالا و خواص مکانیکی عالی.
- سری پلیآمیدایمید (Polyamideimide Overcoat) : برای کاربردهای دمای بالا تا ۲۴۰ درجه سانتیگراد.
- سری مقاوم در برابر کرونا (Corona-Resistant Enamel) : مخصوص موتورهای با کنترل فرکانس (VFD Motors).
این تنوع باعث میشود سیمهای لاکی برای محیطها و شرایط کاری مختلف قابل استفاده باشند.
استانداردهای بینالمللی سیمهای لاکی
۱. استاندارد IEC 60317 (کمیسیون بینالمللی الکتروتکنیک)
این استاندارد مجموعهای از الزامات فنی، آزمونهای حرارتی، مکانیکی و الکتریکی را برای انواع سیمهای لاکی تعیین میکند.
استاندارد IEC در بازار اروپا کاربرد گسترده دارد و مبنای استاندارد ملی چین (GB) نیز محسوب میشود.
برای تولید این سیمها، استفاده از مس کماکسیژن یا بدوناکسیژن (Low-Oxygen / OFC Copper) الزامی است.
۲. استاندارد JIS (استاندارد صنعتی ژاپن)
این استاندارد بر پایه IEC تدوین شده ولی دارای روشهای آزمون متفاوتی است.
سیمهای تولیدشده مطابق JIS بیشتر در بازار ژاپن و مشتریان وابسته به صنایع ژاپنی استفاده میشوند.
۳. استاندارد NEMA MW 1000 (استاندارد آمریکایی)
این استاندارد از سوی انجمن تولیدکنندگان تجهیزات برقی آمریکا تدوین شده و شامل انواع سیمهای لاکی دایرهای و تخت است.
استاندارد NEMA مشخصات مربوط به مقاومت در برابر حرارت، خوردگی، ولتاژ شکست و چسبندگی لاک را تعیین میکند.

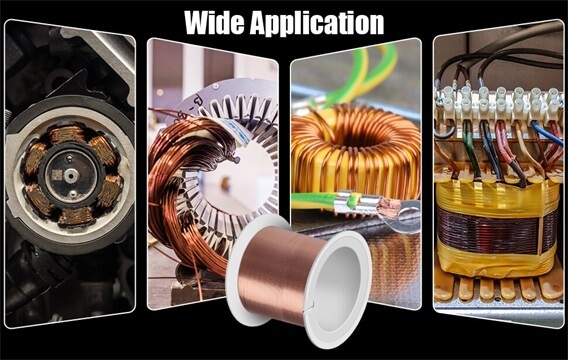

کاربردهای صنعتی سیم مسی لاکی
۱. موتورها (Motors):
انواع QZ، QZY، QA و Q(ZY/XY) برای موتورهای صنعتی، فنها، پمپها، ابزار برقی و لوازم خانگی استفاده میشوند.
ویژگیها: مقاومت بالا در برابر سایش، حلالها و دماهای بسیار بالا و پایین.
۲. کمپرسورها (Compressors):
نوع Q(ZY/XY)-2/200 به دلیل نیاز به مقاومت در برابر مبرد و روغنهای خنککننده انتخاب میشود.
قبل از تولید انبوه معمولاً آزمایش عمر ششماهه روی این سیمها انجام میگیرد.
۳. سیم تخت مغناطیسی (Flat Magnet Wire):
کاربرد در موتور خودروهای برقی، ترانسفورماتور، ژنراتور و تجهیزات قدرتی.
مزایا: رسانایی بالا، پایداری حرارتی، مقاومت در برابر خراش و حلال، کارایی مغناطیسی و حرارتی بالا.
۴. سیم لاکی مقاوم به کرونا (Anti-Corona Wire):
مناسب برای محیطهای تا ۲۰۰ درجه سانتیگراد با مقاومت بالا در برابر حرارت، تابش و تخلیه الکتریکی.
کاربرد در موتورهای کنترل دور، آسانسور، جرثقیل و سیستمهای توان بالا.
جمعبندی
سیم مسی لاکی به دلیل رسانایی عالی، استقامت مکانیکی بالا، مقاومت حرارتی و عایقکاری فشرده، از ارکان اصلی صنایع الکتریکی و الکترونیکی است.
رعایت استانداردهای بینالمللی نظیر IEC 60317 و NEMA MW 1000، تضمینکننده کیفیت و ایمنی این سیمها در سطح جهانی است.
با پیشرفت فناوری و گرایش به کوچکسازی و افزایش بازده تجهیزات الکتریکی، نقش سیم لاکی در صنعت آینده درخشانتر از همیشه خواهد بود.
